Фасадные и кровельные операции, прокладка инженерных сетей, монтаж наружной рекламы — всё это задачи, при которых рабочую площадку необходимо поднять на высоту 12–40 метров. Стационарные леса помогают не всегда: карнизы, трубопроводы и выступы перекрытий перекрывают прямой путь к нужной точке. Решением служит техника со стрелой, состоящей из нескольких секций, которая огибает препятствия и точно выводит корзину к месту проведения операций. Материал будет полезен заказчикам и специалистам, расширяющим парк подъёмного оборудования.
Что такое коленчатый подъемник
Термин обозначает разновидность автогидроподъёмника (АГП), стрела которого разделена на секции, соединённые шарнирами. При транспортировке секции складываются компактно; при выходе на рабочую позицию — раскладываются в сложную пространственную конфигурацию. Оператор получает доступ не только вертикально, но и вбок, что востребовано в условиях плотной городской застройки и внутри производственных помещений.
По конструкции это мобильная платформа на самоходном или прицепном шасси с рабочей корзиной и гидроцилиндрами, приводящими секции в движение. В отличие от телескопических аналогов, колено позволяет обогнуть свес кровли или выступающий трубопровод, сохраняя безопасную дистанцию до объекта. Именно эта способность огибать преграды выделяет данный класс оборудования среди прочей подъёмной техники.
Название «коленчатый» восходит к визуальному сходству со сгибом локтя: каждая секция стрелы повторяет движение сустава, обеспечивая гибкость траектории.
Оборудование применяется при обслуживании фасадов, мостов, путепроводов, осветительных конструкций и высотных рекламных носителей. В складских комплексах машины помогают добраться до верхних ярусов стеллажей и систем вентиляции. Энергетические компании задействуют их при обслуживании линий электропередач и трансформаторных подстанций, а коммунальные службы — при обрезке деревьев и ремонте уличного освещения.
Устройство и принцип работы коленчатого подъемника
Конструктивная схема АГП со сочленённой стрелой включает шесть основных узлов. Их слаженное взаимодействие обеспечивает плавное перемещение корзины в трёх плоскостях:
- Шасси. Колёсная или гусеничная база с поворотной платформой. У самоходных моделей оснащена собственным двигателем и трансмиссией для маневрирования по площадке. Гусеничные варианты применяют на мягких грунтах и пересечённой местности.
- Поворотный стол. Вращается до 360°, несёт основания секций стрелы и гидроагрегат. Вращение выполняется через зубчатый венец с гидромотором, что обеспечивает точное позиционирование с шагом менее 1°.
- Секции стрелы. Металлические балки с шарнирными узлами; каждая секция приводится гидроцилиндром, что допускает независимое изменение угла между соседними коленами.
- Рабочая корзина. Площадка с ограждением высотой не менее 1,1 м; грузоподъёмность от 200 до 350 кг в зависимости от модели и количества операторов.
- Гидросистема. Насосная станция, магистрали и цилиндры, преобразующие энергию привода в перемещение штоков. Рабочее давление достигает 18–25 МПа.
- Система управления. Два пульта (на платформе и в корзине) с джойстиками. Контроллеры ограничивают рабочий вылет и угол наклона, предотвращая опрокидывание.
Принцип работы выглядит так: оператор задаёт направление через джойстик, контроллер распределяет давление по гидролиниям, цилиндры складывают или раскладывают секции, корзина выходит в целевую точку. При критических отклонениях электроника блокирует движение и активирует аварийный спуск.
Гидроцилиндры функционируют по принципу одностороннего действия: при подаче масла шток выдвигается и поднимает секцию; при сбросе давления она опускается под собственным весом через дросселирующий клапан. Скорость опускания ограничена для обеспечения плавности хода. Все операции фиксируются бортовым регистратором, что позволяет анализировать режим эксплуатации и планировать сервисное обслуживание.
Классификация коленчатых подъемников
Группировка производится по нескольким критериям, и понимание того, как подразделяются коленчатые подъемники, помогает сузить выбор.
По типу привода выделяют три группы:
- дизельные — мощные, автономные, рассчитаны на открытые площадки и тяжёлые условия;
- электрические — бесшумные, без выхлопа, оптимальны для закрытых помещений и экологически чувствительных зон;
- гибридные (би-энерджи) — дизельный генератор + электропривод, переключение между режимами в зависимости от обстановки.
Внутри торгового центра или продовольственного склада допустимы только электрические машины, тогда как на строительных объектах чаще задействуют дизельные модификации. Гибридные версии выручают на объектах смешанного цикла: на улице техника работает от ДВС, при заезде внутрь — переключается на аккумулятор, исключая загазованность.
По способу перемещения технику делят на самоходную, прицепную и смонтированную на автомобильном шасси. Самоходные коленчатые машины свободно маневрируют по территории; прицепные доставляют на буксире — они обходятся дешевле, но менее мобильны. Автовышки на грузовом шасси быстро перебрасываются между объектами по дорогам общего пользования, что удобно для сервисных компаний с рассредоточенной клиентурой. Габариты и масса таких машин регламентируются ПДД, поэтому рабочая высота, как правило, ограничена 28–32 м.
По конструкции колен подъемники бывают шарнирно-рычажными и шарнирно-телескопическими. Первые обеспечивают максимальную маневренность в стеснённых условиях, вторые сочетают гибкость колена с увеличенным вертикальным вылетом. На практике шарнирно-телескопические модели занимают основную долю продаж, поскольку покрывают более широкий диапазон задач.
Технические характеристики коленчатых подъемников
При подборе оборудования специалисты обращают внимание на рабочую высоту, горизонтальный вылет, грузоподъёмность корзины и собственную массу. Сводная таблица охватывает три укрупнённые категории:
| Категория | Рабочая высота, м | Горизонт. вылет, м | Грузоподъёмн., кг | Тип привода |
|---|---|---|---|---|
| Компактные (до 16 м) | 12–16 | 6–8 | 200–230 | Электрический |
| Средние (16–26 м) | 16–26 | 8–14 | 230–250 | Эл. / дизельный |
| Тяжёлые (свыше 26 м) | 26–43 | 12–21 | 250–350 | Диз. / гибридный |
Компактные модели с электроприводом популярны на складах и выставочных площадках: малые габариты позволяют проезжать между стеллажами, отсутствие выхлопа допускает эксплуатацию в замкнутом пространстве. Тяжёлые машины востребованы на масштабных объектах — мостах, промышленных сооружениях, крупных жилых комплексах. Средний сегмент охватывает большинство общестроительных операций и выпускается наибольшим числом производителей, что положительно сказывается на доступности запасных частей и стоимости сервиса.
Помимо общих параметров, значение имеют характеристики ходовой части: радиус разворота, дорожный просвет, допустимый уклон площадки и тип шин. Для грунтовых покрытий рекомендуются полноприводные версии с внедорожной резиной, для объектов с чувствительным покрытием пола — шины non-marking, не оставляющие следов.

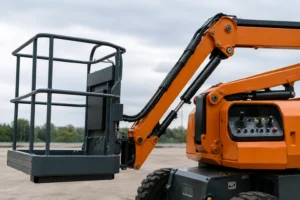

Особенности конструкции люльки и системы управления
Корзина — элемент, непосредственно контактирующий с рабочим, — отвечает жёстким нормативам безопасности. Производители оснащают её системой автовыравнивания: при любом положении стрелы пол остаётся горизонтальным, что снижает утомляемость и предотвращает выпадение инструмента. Борта оборудованы точками крепления страховочных поясов.
Конструктивные решения, повышающие удобство:
- Расширяемая площадка. Боковые секции выдвигаются, увеличивая полезную зону при отделочных операциях. Стандартная ширина корзины — 0,8 м, в раздвинутом состоянии — до 1,8 м.
- Розетка 220 В. Электроинструмент подключается без удлинителей прямо в корзине, что экономит время на подготовку рабочего места.
- Пропорциональное управление. Скорость стрелы пропорциональна отклонению джойстика: малый ход — точная доводка, полный — быстрое перемещение.
- Антизащемление. Датчики реагируют на контакт с посторонним предметом и мгновенно останавливают движение, защищая и оператора, и окружающие конструкции.
Точность позиционирования люльки влияет на производительность смены. У ведущих марок (Haulotte, JLG, LGMG, Sinoboom) электроника сертифицирована по EN 280. Функция аварийного спуска с земли работает так: при нештатной ситуации наземный персонал возвращает корзину в транспортное положение без участия оператора наверху.
Преимущества коленчатых подъемников перед другими видами АГП
Сочленённая стрела — принципиальное конструктивное отличие от ножничного и телескопического оборудования. Ножничные платформы перемещают площадку строго вверх; телескопические — по прямой от основания. Стрела с коленами складывается под разными углами, давая возможность обогнуть конструктивный выступ и подойти к рабочей зоне «сбоку» или «снизу».
Сравнительная таблица трёх типов подъёмной техники:
| Критерий | Коленчатые | Ножничные | Телескопические |
|---|---|---|---|
| Обход препятствий | Да | Нет | Ограниченно |
| Горизонтальный вылет | До 21 м | Минимальный | До 25 м |
| Грузоподъёмн. корзины | 200–350 кг | 200–700 кг | 200–280 кг |
| Работа в помещениях | Да (электрич.) | Да | Редко |
Из таблицы видно: преимущества коленчатого подъемника проявляются там, где нужен комбинированный вертикально-горизонтальный подъём. При сопоставимой рабочей высоте ножничное оборудование выигрывает по грузоподъёмности, но проигрывает по охвату зоны.
Ключевые сценарии, при которых сочленённая стрела предпочтительнее:
- фасадные и кровельные операции при наличии карнизов и выступов;
- монтаж вентиляции и трубопроводов внутри промышленных зданий;
- обслуживание мостовых конструкций и путепроводов;
- площадки с ограниченным пространством для размещения оборудования;
- промышленные объекты, где необходимо обогнуть технологическое оборудование или трубную обвязку.
При выборе модели стоит учитывать частоту эксплуатации. Если техника нужна периодически, аренда позволит сократить капитальные затраты. Многие дилеры предлагают также формат долгосрочной аренды с правом выкупа, что помогает распределить финансовую нагрузку и при стабильной загрузке — перевести оборудование на баланс компании.
